- Foliový odrušovací kondenzátor 100nF + 2ks WAGO svorky pro snadné připojeníNa dotaz49 Kč40 Kč bez DPH
Tento kondenzátor je vhodný k odstranění zábleskovitého blikání LED svítidel a vysokofrekvenčního rušení od spínaných zdrojů.
Odrušovací kondenzátor se připojuje paralelně ke vstupu spínaného zdroje, co nejblíže ke zdroji.

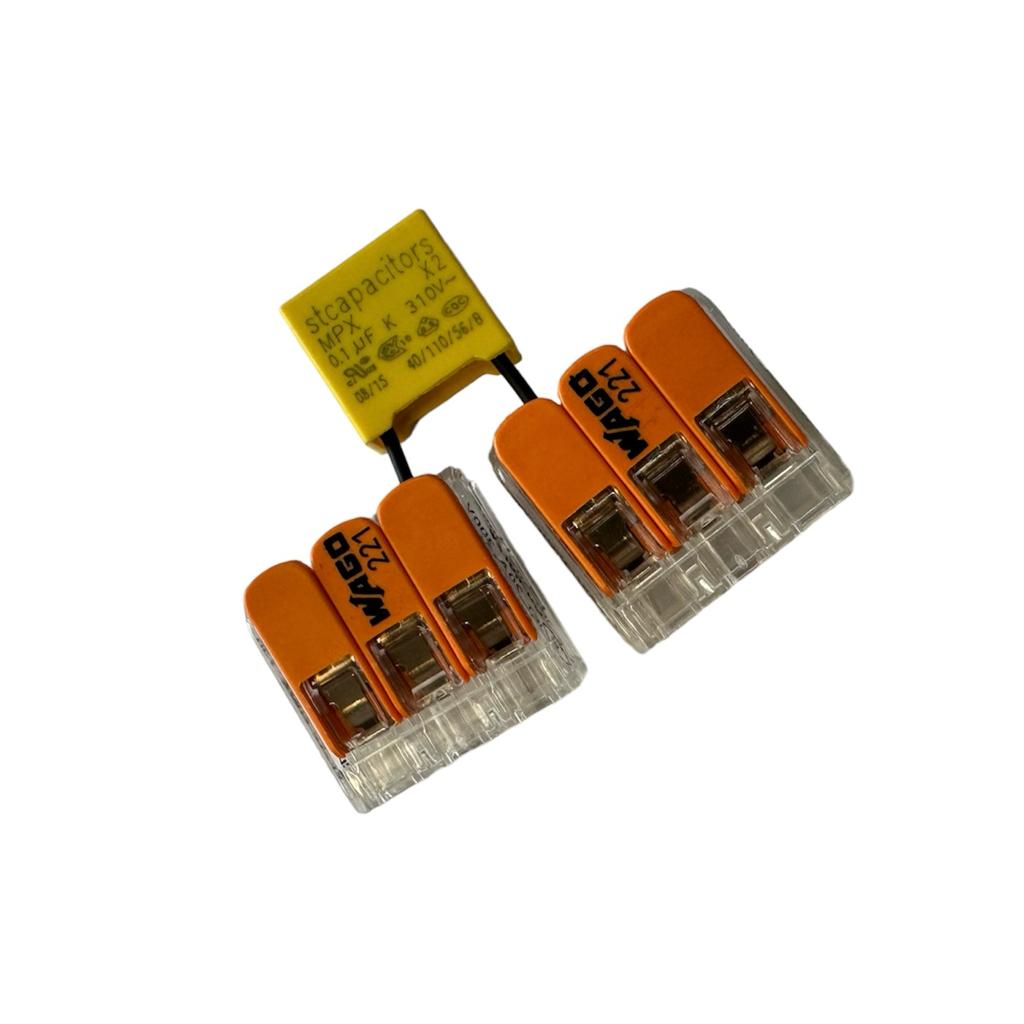

Kondenzátor prodáváme s izolovanými vývody a dvěma WAGO svorkami pro pohodlnou instalaci.
Odstranění blikání
Kondenzátor je vhodné použít v kombinaci s podsvíceným vypínačem pro zabránění zábleskovitému blikání světel. Kontrolkou prochází velmi malý proud, který vede ke kumulaci elektrické energie ve spínaném zdroji a následně k zábleskům LED svítidla. Zapojení je znázorněno na prvním schématu.
Pokud je doutnavka nahrazena moderní LED kontrolkou s jednocestným usměrněním, je potřeba přidat v protisměru ke kontrolce sérii diody a rezistoru, podle druhého schématu. V případě použití schodišťového zapojení stačí dát dvě LED kontrolky proti sobě (antiparalelně), mezi korespondenční vodiče, podle třetího schématu.
Odrušení
Kondenzátor blokuje vysokofrekvenční rušení, které mohou méně kvalitní zdroje (nebo žárovky) pouštět do sítě. Takové rušení se projevuje například šumem v reproduktorech audiotechniky.
Impedance (zdánlivý odpor) kondenzátoru je frekvenčně závislá, proto se kondenzátor pro nežádoucí vysokofrekvenční napětí chová téměř jako zkrat, zatímco pro napájecí napětí na frekvenci 50Hz, vede proud jen minimálně.
Námi dodávaná kapacita je 100nF, ale při přetrvávajících problémech s blikáním svítidel lze dodat i s větší kapacitou.
